Extron – FOX 3G HD-SDI

Caractéristiques principales

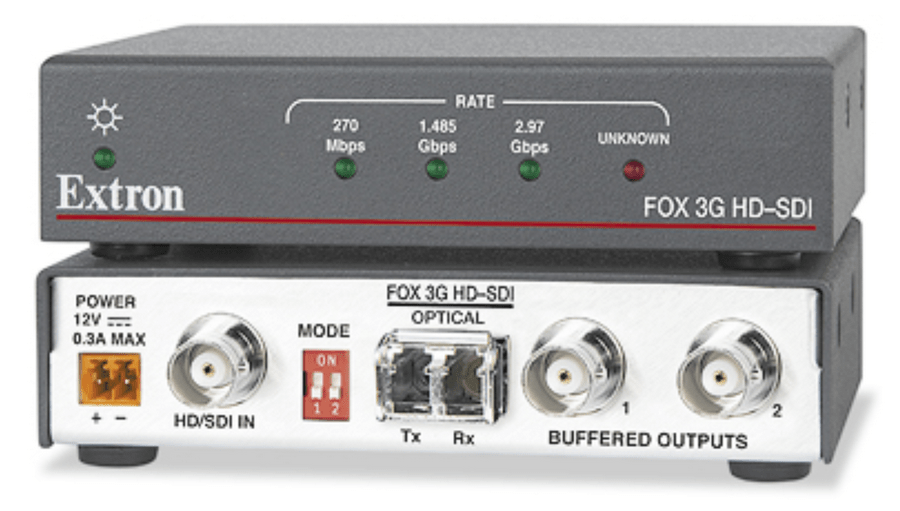

Extron FOX 3G HD-SDI : Extendeur fibre optique pour 3G-SDI

Transmission des signaux 3G-SDI, HD-SDI et 3G-SDI sur de très longues distances, via un seul câble fibre optique — Conforme aux normes vidéo numériques de l’UIT et SMPTE 259M, 292M et 424M, le FOX 3G HD-SDI accepte les débits de données jusqu’à 2,97 Gb/s. Le FOX 3G HD‑SDI P SM est également conforme à la norme SMPTE 297‑2006.

Entrée : connecteur BNC

Sorties : deux connecteurs BNC

Transmet l’audio embeddé, les informations ID auxiliaires, les méta-données et les signaux vidéo numériques SD/HD-SDTI — Transmission de toutes les données autorisées par les normes vidéo numériques SMPTE et UIT dont l’audio embeddé, les informations ID auxiliaires, les méta-données et les signaux vidéo numériques SDTI (SMPTE 305M) et HD‑SDTI (SMPTE 348M).

Prise en charge des débits de données de 270 Mb/s à 2,97 Gb/s.

Égalisation de l’entrée et régénération sur les sorties amplifiées — Le FOX 3G HD‑SDI égalise automatiquement les signaux entrants puis reforme et restaure les signaux sur ses sorties amplifiées.

Immunité aux modèles de signaux de tests – FOX 3G HD-SDI P SM — Le FOX 3G HD‑SDI P SM possède une immunité aux signaux de tests, notamment les mires de test définies par les normes SMPTE RP 178 et SMPTE RP 198 pour les signaux 3G‑SDI, HD‑SDI et SDI.

Deux sorties amplifiées — Offre des possibilités supplémentaires. Lorsque le FOX 3G HD-SDI est configuré en tant qu’émetteur dédié, les sorties peuvent également être utilisées pour une prévisualisation sur un moniteur local.

Capacité de montage en série — Lors d’une configuration en tant que récepteur dédié, plusieurs unités FOX 3G HD‑SDI peuvent être montées en série de sorte que des appareils d’affichage placés à divers emplacements puissent être contrôlés depuis un seul lieu d’émission.

Émetteur/récepteur 3G-SDI pour émission et réception à partir d’une deuxième unité FOX 3G HD‑SDI via un câble fibre optique dans un mode émission/réception bidirectionnel.

Disponible en modèle multimode 850 nm pour des transmissions sur des distances moyennes allant jusqu’à 2 km (1,25 miles) et en modèle monomode 1310 nm pour des transmissions allant jusqu’à 30 km (18,75 miles).

Fiabilité de la connexion physique et alignement précis des coeurs de fibre par des connecteurs LC, conformes aux normes de l’industrie.

LED d’indication d’état pour la surveillance et la détection des pannes en temps réel.

Compatible avec les grilles de commutation de la gamme FOX d’Extron pour des systèmes de distribution jusqu’à 1000×1000 ou plus.

Compatible avec les distributeurs amplificateurs de la gamme FOX d’Extron.

Certification JITC — Tests d’interopérabilité et de garantie de sécurité de l’information passés avec succès, en vue d’une utilisation dans des structures gouvernementales ou d’autres environnements sensibles.

Boîtier métallique de 2,5 cm (1″) de hauteur, et d’un quart de rack de largeur — Avec un boîtier compact, le FOX 3G HD‑SDI peut être facilement et discrètement installé à divers emplacements.

Source d’alimentation externe Everlast™ Extron incluse, pièce de rechange réf. 70‑1175‑01 — Offre une compatibilité universelle, avec une grande fiabilité prouvée et une faible consommation d’énergie.

Source d’alimentation Everlast Extron couverte par une garantie sept ans pièces et main d’œuvre.

Remarque: Deux unités FOX 3G HD-SDI sont nécessaires pour établir une connexion pour l’envoi et la réception de signaux 3G‑SDI, HD‑SDI, et SDI. Le FOX 3G HD‑SDI n’est pas compatible avec les extracteurs audio FOX II AEX 108 et PowerCage FOX II AEX 104, ni avec les extendeurs fibre optique FOXBOX.

Spécifications techniques

Interconnexion de fibre optique entre l’émetteur et le récepteur

• Numéro / type : 1 fibre optique

Une seule fibre est nécessaire pour transmettre la vidéo et l’audio intégré et les données unidirectionnelles.

Connecteurs

• 1 connecteur LC

Distance de fonctionnement

• Monomode : 30 km (18,75 miles) avec des câbles monomodes (SM) avec une unité SM
  Multimode : 500 m (1640 ‘) avec des câbles multimode (MM) OM1 de 62,5 µm avec une unité MM ;
  1 km (3280’) avec des câbles multimode (MM) OM2 de 50 µm avec une unité MM ;
  2 km (6561 ‘) avec 50 µm OM3 / OM4 Câbles multimode (MM) optimisés pour laser à bande passante de 2000 MHz avec une unité MM

La distance de fonctionnement est approximative. Il s’agit de distances maximales typiques qui peuvent varier en fonction de facteurs tels que le type de fibre, la bande passante de la fibre, l’épissage du connecteur, les pertes, la dispersion modale ou chromatique, les facteurs environnementaux et les plis.

Longueur d’onde de crête nominale

• 850 nm pour les unités MM; 1310 nm pour les unités SM

Puissance d’émission

• Monomode -5 dBm, typique
  Multimode -5 dBm, typique

Sensibilité maximale du récepteur

• Monomode -18 dBm, typique
  Multimode -12 dBm, typique

Perte optique

• Monomode 13 dB, maximum
  Multimode 7 dB, maximum

Vidéo

• Type de signal : Signaux vidéo numériques HD-SDI, SDI et 3G-SDI
• Gain : Unité
• Résolution : 8 ou 10 bits, automatique
• Taux de données : 270 Mbps, 1,485 Gbit / s, 2,970 Gbit / s

Normes d’exploitation

• Tous les modèles : SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120 ; FOX 3G HD-SDI P ; SMPTE 297-2006, SMPTE RP 178, SMPTE RP 198
• Verrouillage automatique du débit de données : Oui

Entrée vidéo – émetteur

• Numéro / type de signal : 1 vidéo composante numérique SDI, HD-SDI ou 3G-SDI à liaison unique
• Connecteurs : 1 BNC femelle
• Taux de données : 19 Mbps à 2,97 Gbps
• Niveau nominal : 0,8 Vc-c
• Niveaux minimum / maximum : 0,5 V à 1 Vc-c sans décalage
• Impédance : 75 ohms
• Perte de retour : ≥15 dB de 5 MHz à 1,5 GHz
• Décalage CC (max. Admissible) : 5 V
• Couplage d’entrée : AC
• Égalisation du câble d’entrée :
  Automatique jusqu’à -30 dB de perte de câble
  3G-SDI : 60 m (200 ‘) avec câble RG6 Extron ; 45 m (150’) avec câble RG59 Extron
  HD-SDI : 120 m (400 ‘) avec un câble RG6 Extron ; 90 m (300’) avec un câble RG59 Extron
  SDI : 150 m (500 ‘) avec un câble RG6 Extron ; 120 m (400’) avec un câble RG59 Extron

Sortie vidéo – récepteur

• Numéro / type de signal : 2 composants vidéo numériques SDI, HD-SDI ou 3G-SDI à liaison unique
• Connecteurs : 2 BNC femelles
• Re-synchronisation : Automatique pour 270 Mbps, 1,485 Gbps, 2,97 Gbps, ou contourné pour les débits non reconnus
• Niveau nominal : 0,8 Vc-c
• Niveaux minimum / maximum : 0,5 V à 1,0 Vc-c
• Impédance : 75 ohms
• Perte de retour : > 25 dB à 100 MHz
• Décalage CC : ± 5 mV avec entrée à 0 offset

Général

• Source de courant :
  Entrée externe : 100-240 VCA, 50-60 Hz
  Sortie: 12 VCC, 0,5 A, 6 watts
• Exigences d’alimentation électrique : 12 V CC, 0,3 A
• Température / humidité : Stockage: -40 à +158 ° F (-40 à +70 ° C) / 10% à 90%, sans condensation
• Fonctionnement : +32 à +122 ° F (0 à +50 ° C) / 10% à 90%, sans condensation
• Refroidissement : Convection, sans évents
• Montage :
  Montage en rack : Oui, avec kit d’étagère en option
• Support de meuble : Oui avec kit de montage en option sur le bureau ou sous le bureau
• Monture sur poteau : Oui, avec kit de montage sur poteau en option

Type de boîtier

• Boîtier métal

Dimensions du boîtier

• 1,0 “H x 4,3” L x 3,0 “P (quart de rack large)
  (2,5 cm H x 10,9 cm L x 7,6 cm P)
  (la profondeur exclut les connecteurs)

Poids du produit

• 0,3 kg (0.5 lb) par unité
