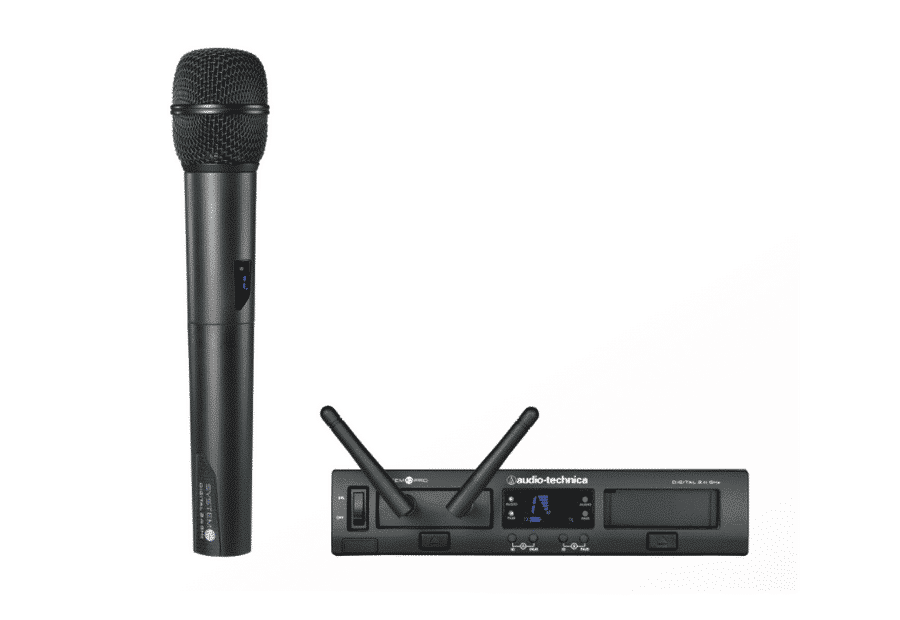

Audio-Technica – ATW-1302

Caractéristiques principales

ATW-RC13 – Châssis récepteur 2.4GHz

Le châssis RC13 est présent dans tous les systèmes sans fil System 10 Pro avec un ou deux récepteurs ATW-RU13. Deux inserts, avec boutons ‘Eject’, sont présentés sur le panneau avant pour accueillir les modules récepteurs RU13. Un bouton d’alimentation est localisé à gauche du panneau. En position ‘On’, une LED indique la réception audio, le statut de jumelage (comme affiché à l’arrière du module de réception RU13), l’autonomie de la batterie, la réception RF et le canal actif. Le panneau arrière présente l’entrée secteur CC 12V, deux sorties XLR 3pts symétriques une pour chaque canal, deux sorties jack 6,35mm une pour chaque canal, une mise à la terre et deux liaisons sur prises RJ12. Lors d’une position déportée, les modules récepteurs RU13 peuvent être connectés via des entrées RJ45 séparées.
Il est possible de relier jusqu’à cinq châssis pour récepteurs ATW-RC13 à l’aide du cordon RJ12 fourni. En reliant les récepteurs, un système multicanaux coordonné stable qui permet une utilisation en simultanée de 10 canaux est alors créé.
A noter : Il n’est pas possible d’utiliser plusieurs émetteurs avec un seul récepteur.

ATW-RU13 – Réception 2.4GHz

Présent dans tous les systèmes sans fil System 10 Pro, le ATW-RU13 est un récepteur numérique diversity 24 bit, 48kHz avec deux antennes ajustables et amovibles. Il est conçu pour une installation dans le châssis récepteur ATW-RC13 ou en tant que récepteur déporté, fixé à un trépied fileté ¼ pouces positionné à l’arrière du module récepteur. Une LED entre la prise de fixation et le connecteur RJ45 indique le statut d’alimentation, brille en vert continu pour indiquer un jumelage réussi, clignote lentement pour indiquer un jumelage non abouti et clignote rapidement pour indiquer que le jumelage est en cours. L’unité ne présente pas de sorties audio et nécessite une connexion au châssis ATW-RU13.

ATW-T1002 – Emetteur 2.4GHz – A main

Fourni avec les systèmes ATW-1302, ATW-1312 et ATW-1322, l’émetteur à main ATW-T1002 2.4 GHz a une capsule microphone dynamique unidirectionnelle. Un affichage à 7 segments identifie le ‘System ID’ numérique. Une touche à la base permet la mise en marche et la mise en sourdine. Des LED de couleurs indiquent le statut de la batterie et si le micro est ouvert ou fermé. Un contrôle de gain en entrée est situé sous le couvercle qui se dévisse du corps, avec un tournevis miniature, pour un réglage précis.

Spécifications techniques

Système global

• Bandes de Fréquences : Bande ISM 2,4 GHz (2400 à 2483,5 MHz)
• Réponse en Fréquence : 20 Hz à 20 kHz selon le type de microphone
• Portée de Fonctionnement : 60 m (200 ‘) typique
  Environnement à distance ouverte sans signaux parasites
• Distortion Harmonique Totale : <0,05% typique
• Température de Fonctionnement : 0 ° C à + 40 ° C (32 ° F à 104 ° F)
  Les performances de la batterie peuvent être réduites à de très basses températures

Émetteur portable

• Puissance en Sortie : 10 mW
• Emissions Parasites : Conformément aux réglementations fédérales et nationales
• Type de Pile : Deux 1,5 V AA non inclus
• Durée de vie des piles : > 7 heures (alcaline) selon le type de batterie et le mode d’utilisation
• Dimensions : 254,8 mm (10,03 “) de long, 50,0 mm (1,97”) de diamètre
• Poids : 280 grammes (9,9 oz) sans piles

Pack corps

• Puissance en Sortie : 10 mW
• Durée de vie des piles : > 7 heures (alcaline) selon le type de batterie et le mode d’utilisation
• Type de Pile : Deux 1,5 V AA non inclus
• Dimensions : 70,2 mm (2,76 “) L x 107,0 mm (4,21”) H x 24,9 mm (0,98 “) P
• Connecteurs en Entrée : Connecteur à verrouillage à quatre broches
  Pin 1: GND
  Pin 2: INST INPUT
  Pin 3: MIC INPUT
  Pin 4: DC BIAS + 9V
• Poids : 100 grammes (3,5 oz) sans piles
• Emissions Parasites : Conformément aux réglementations fédérales et nationales

Destinataire

• Système Récepteur : Diversity (fréquence / temps / espace)
• Niveau de Sortie Maximal : XLR, symétrique: 0 dBV 1/4 “(6,3 mm), asymétrique: +6 dBV
• Alimentation : 100-240 V CA (50/60 Hz) à 12 V CC 0,5 A alimentation en mode commuté externe
• Dimensions : 209,8 mm (8,26 “) L x 44 mm (1,73”) H x 169,3 mm (6,67 “) P
• Poids : 940 grammes (33,2 oz)

Dans la boîte

• Châssis récepteur ATW-RC13
• Récepteur ATW-RU13
• Microphone / émetteur ATW-T1002
• Adaptateur secteur
• Cordon d’alimentation
• Câble de liaison
• Adaptateurs pour montage en rack
• Plaque de jonction
• Pieds en caoutchouc.
• Antenne
• Support AT8690 RU13
• Pince pour pied micro AT8456a Quiet-Flex
