Audio-Technica – ATW-11/H

Caractéristiques principales

• Plan de fréquences de l’AT-One 2 x 4 canaux pour une flexibilité accrue. Divisé en deux groupes, avec 4 canaux disponibles dans chaque groupe, répartis entre la gamme de fréquences sans licence européenne et l’espace duplex. Les utilisateurs peuvent choisir jusqu’à 4 canaux dans un groupe.
• Montage en rack pour une installation facile.
• Commandes intuitives du récepteur et de l’émetteur.
• Microphone serre-tête à condensateur cardioïde PRO9cW, polyvalent, résistant à la sueur et fabriqué dans un matériau durable et résistant à l’usure, et de conception ergonomique avec une sangle de tête réglable pour un maintien sûr.
• L’écran du récepteur demi-rack indique clairement les niveaux RF et AF (Indicateur lumineux RF)
• Le récepteur ATW-R1 délivre une tension de 12V / 100 mA pour alimenter un booster d’antenne ATW-B80, des répartiteurs actifs, un combineur d’antenne ou tout autre composant actif.
• Les antennes du système sans fil AT-One sont détachables, ce qui permet de les utiliser à distance via un simple câble BNC.

Spécifications techniques

Système global

• Bandes de fréquences : Bande F: 824 – 831 MHz, 863 – 865 MHz
• Mode de Modulation : FM
• Réponse en fréquence : 60 Hz – 16 kHz
• Stabilité de fréquence : +/- 0.005%, contrôle de la fréquence de boucle à verrouillage de phase
• Portée de fonctionnement : 60m, typique
• Nombre de canaux : 2 x 4 fréquences

Pack Corps

• Puissance en Sortie : 10 mW
• Durée de vie des piles : 10 heures (selon le type de batterie et le mode d’utilisation)
• Type de Pile : Deux alcalines AA 1.5V (non incluses)
• Autonomie : Jusqu’à 10 heures avec 2 piles AA de 1,5 V (selon le mode d’utilisation)
• Dimensions : L 66 mm x H 98 mm x P 22 mm
• Connecteurs en Entrée
  • Broche 1: GND
  • Broche 2: INST
  • Broche 3: Mic
  • Broche 4: DC Bias +10V
• Emissions Parasites : selon les réglementations nationales

Récepteur

• Système récepteur : Diversité de commutation d’antenne
• Rejection d’Image : 55dB minimum
• Sensibilité : 10dBµV (S/N 60dB @ 20 kHz deviation)
• Niveau de sortie maximal : Micro / Ligne (0 / -20dB)
• Entrée Antenne : Type BNC, 50 – tension BIAS 12V DC 100mA chacun
• Dimensions : L 200 mm x H 42 mm x P 122 mm
• Poids : 418 g sans accessoires
• Sortie audio symétrique : 4dBV
• Sortie audio asymétrique : -2dBV
• Plage Dynamique : HH: 108 dB, BP 103 dB (@ déviation max)
• Connecteur de sortie (Instrument) : Asymétrique : jack mono 6,3 mm
• Connecteur de sortie (Microphone) : Équilibré : de type XLRM
• Distorsion harmonique totale : <1% – 20 kHz deviation @ 1 kHz
• Témoin lumineux RF

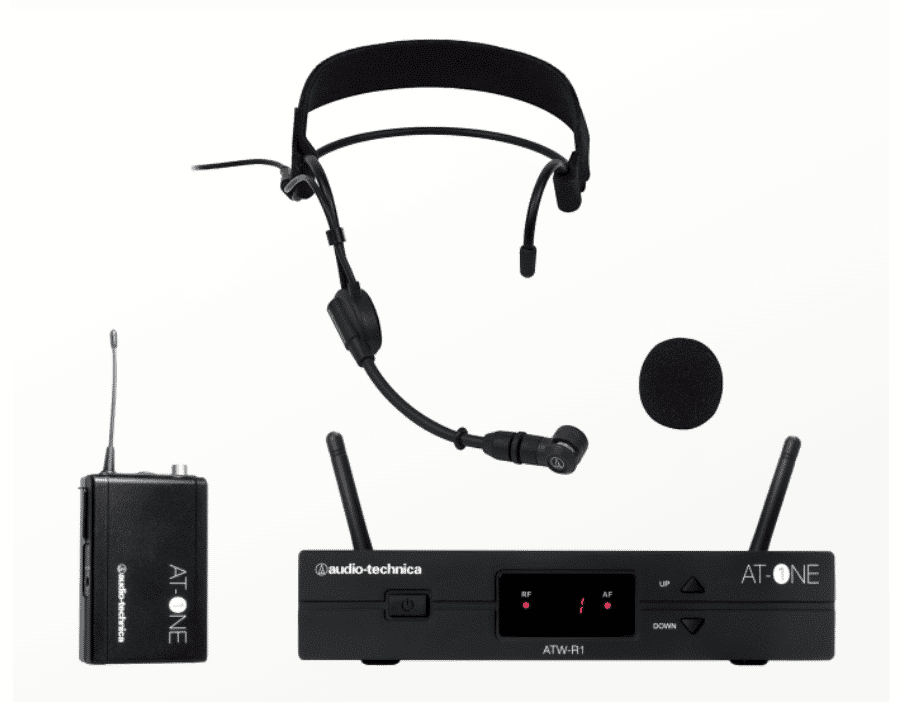

Dans la boîte

• Emetteur de poche ATW-T1
• Récepteur ATW-R1
• Micro serre-tête PRO9cW
• Adaptateur secteur
• Antennes détachables
• Kit de montage en rack
• Mallette de transport
